Drawio bietet umfangreiche Zeichenmöglichkeiten für Prozessflussdiagramme, Infografiken und andere Visualisierungen auf einer Wikiseite. Beschreibende Grafiken wie Organigramme oder Flussdiagramme können direkt auf einer Wikiseite erstellt werden.
Erstellen oder wählen Sie eine Seite, auf der Sie eine Zeichnung einfügen möchten.
Wählen Sie Einfügen > Magisches Wort im visuellen Editor aus.Magisches Wort einfügen
Wählen Sie das magische Wort drawio.Magisches Wort "drawio" einfügen
Klicken Sie aufFertig. Dies öffnet ein Dialogfeld. Geben Sie einen Namen für das Diagramm ein. Unter diesem Namen wird das Diagramm im Wiki als PNG-Datei versioniert.Datei:Drawio.png
Klicken Sie aufEinfügen.
Hiermit wird das Tag <drawio filename="''<nameoffile>"> in Ihren Quellcode eingefügt.
Speichern Sie die Seite.
Der Drawio-Editor steht nun auf Ihrer Seite zur Verfügung.

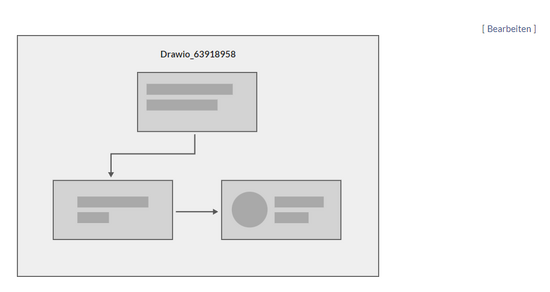

Drawio Platzhalter und "Bearbeiten" Link
Diagramm bearbeiten
Hinweis:Der Drawio-Editor wird immer über den [Bearbeiten]-Link im Ansichtsmodus der Seite geöffnet.
So bearbeiten Sie das Diagramm:
Klicken Sie im Ansichstmodus der Seite aufBearbeiten, um den Drawio-Editor zu öffnen.
Fügen Sie die gewünschten Diagramm-Elemente hinzu.
Klicken Sie in Drawio auf Speichern, um Ihre Zeichnung zu speichern. Das so entstandene Diagramm wird als png-Datei im Datei-Namensraum gespeichert und bei weiteren Bearbeitungen versioniert.
Klicken Sie in Drawio auf Beenden, um den Drawio-Editor zu schließen.

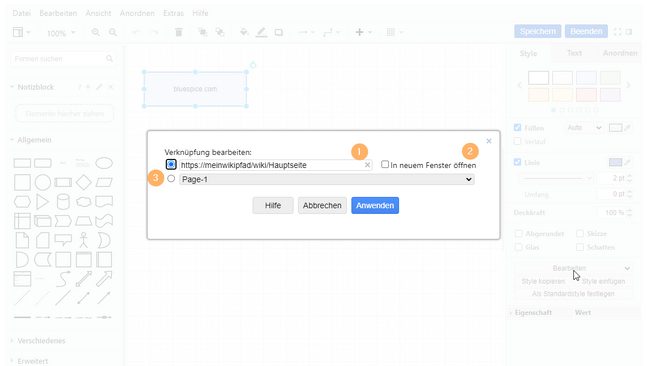

Geben Sie den vollen Pfad des Links an. Auch bei internen Wikiseiten muss der volle Pfad angegeben werden (Beispiel externer Link: https://bluespice.com, Beispiel interner Link: https://de.wiki.bluespice.com/wiki/Handbuch:Erweiterung/DrawioEditor). Hinweis: Das angezeigte Dropdown-Menu hat derzeit in BlueSpice keine Funktion.(1) Vollen url-Link-Pfad eingeben (2) Link kann in neuem Fenster geöffnet werden (3) Dropdown wird in BlueSpice nicht verwendet.
Klicken Sie Anwenden.
Wiederholen Sie die Schritte 1-4 für weitere Formen im Diagramm.
Klicken Sie Speichern.
Klicken Sie Beenden, um den Editor zu schließen.
Wenn Sie die Änderungen noch nicht sehen, klicken Sie F5 auf Ihrer Tastatur, um die Seite neu zu laden.
PNG und SVG Format
In BlueSpice werden Drawio-Diagramme immer im PNG-Format gespeichert. Das Erstellen von SVG-Formaten ist nicht möglich.
Import von bestehenden Diagrammen
Visio-Diagramme
Dateien mit der Endung .vsdx können Sie direkt in Drawio importieren und weiter bearbeiten. Erstellen Sie hierzu auf einer Seite ein leeres Drawio-Diagramm. Speichern Sie das leere Diagramm und gehen Sie dann in den Bearbeitungs-Modus. Dort wählen Sie Datei > Importieren von > Gerät. Anschließend können Sie das importierte Diagramm bearbeiten.
